CAD-Software KOMPAS-3D
- Angenehme, durchdachte Bedienoberfläche mit freier Konfiguration von Symbolleisten, Menüs und Tastenkombinationen
- Mehrdokumentenansicht, die das Öffnen und Bearbeiten mehrerer Zeichnungen zugleich gestattet
- Konstruktionshilfen vom einfachen Raster-, Fang- und Orthogonalmodus über vielerlei Objektfangoptionen bis hin zu Spurverfolgung und Projektion
- gefüllte Flächen sowie Steuerung der Reihenfolge (Überdeckung) von Zeichnungsobjekten
- Erstellung assoziativer, parametrischer Blöcke
- Erstellung von Blockbibliotheken ohne Programmierung
- beliebige Stile für Linien, Füllungen und Texte, die als Stilvorlage gespeichert werden können
- zahlreiche Erstellungsmethoden für Bemaßungen und Symbole
- automatische Auswahl von Toleranzen und Maßabweichungen
- Texte und Bezeichnungen können als Textbausteine definiert werden
- integrierter Texteditor mit Rechtschreibprüfung
- integrierter Tabelleneditor
- Definition von Dokument- und Formatvorlagen
Das 2D-CAD-Programm KOMPAS-Graphic wird erfolgreich im Maschinenbau, im Bauwesen, für das Zeichnen hochgenauer Pläne und Diagramme, für Berechnungen und Erläuterungen, Spezifikationen und selbst Vektor-Illustrationen verwendet. Dabei eröffnet der Zeichnungseditor breiteste Möglichkeiten für die Automatisierung der Ingenieurarbeit in unterschiedlichsten Branchen. KOMPAS-Graphic wird für die normgerechte Zeichnungs- und Konstruktionsableitung in KOMPAS-3D eingesetzt. Davon unabhängig deckt der Editor jedoch auch alle Probleme des 2D-CAD und der Dokumentationsausgabe ab. Mit 2D-Import- und Exportschnittstellen wie DXF, DWG und IGES ist zudem der Datenaustausch mit fremden CAD-Systemen gesichert.
Die Highlights von KOMPAS-Graphic:

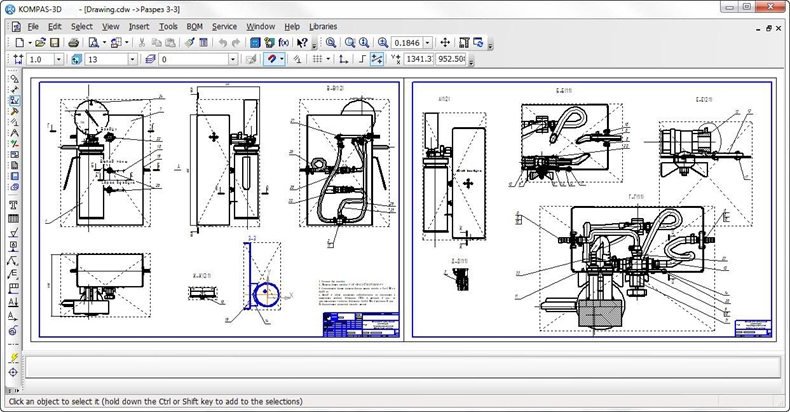

KOMPAS-Graphic erzeugt beliebige, assoziative Ansichten der Modelle aus KOMPAS-3D. Zusätzlich kann man Voll- und Halbschnitte, Detailschnitte und Detailansichten, gedrehte und unterbrochene Ansichten einfügen. Die Assoziativität sorgt dafür, dass alle Änderungen am Modell automatisch in die Zeichnung eingepflegt werden. Die Standardansichten werden automatisch mit Projektionsverknüpfung versehen, sodass ein Wechsel der Hauptansicht im Modell zur Aktualisierung aller Ansichten in der Zeichnung führt. Zeichnungsdaten wie Benennung, Beschreibung und Gewicht sind mit denjenigen des Modells verknüpft.
